Die Alzmetall AB-Serie

Der Trendsetter beim Leistungsbohren – unvergleichbar und präzise.

Alzmetall AB 26 Säulenbohrmaschine mit Vorschub
Alzmetall AB 34 Säulenbohrmaschine mit Vorschub
Alzmetall AB 40 Säulenbohrmaschine mit Vorschub
Alzmetall AB 50 Säulenbohrmaschine mit Vorschub
SäulenbohrmaschinenAB 26AB 34AB 40AB 50
Bohrleistung (St60)26 mm34 mm40 mm50 mm
Bohrleistung (GG20)30 mm40 mm46 mm60 mm
Bohrvermögen (St60)30 mm40 mm50 mm60 mm
Gewindeschneiden (St60)1)M 20M 24M 30M 42
Gewindeschneiden Guss1)M 24M 30M 36M 60
KurzspindelMK 3 / MT 3MK 4 / MT 4MK 4 / MT 4MK 4 / MT 4
Spindelhub160 mm160 mm160 mm200 mm
Ausladung293 mm300 mm300 mm350 mm
Säulendurchmesser115 mm145 mm145 mm200 mm
Vorschübe (mm/U)0,1-0,2-0,3-0,40,1-0,2-0,3-0,40,1-0,2-0,3-0,40,15-0,2-0,3-0,36
Motorauswahl
 AB 26AB 34AB 40AB 50
Motor: (n=750/1500 min-1)
Spindeldrehzahlen:
1,0 / 1,6 kW
120-2200 min-1
1,4 kW
100-1800 min-1
1,8 / 2,9 kW
100-1600 min-1 oder
200-3200min-1
Motor:
(500/1500 min-1)
Spindeldrehzahlen:
0,5 / 1,5 kW
80-2200 min-1
0,6 / 1,8 kW
70 - 1800 min-1
1,8 / 2,9 kW
70-1200 min-1
Motor:
(750/1500 min-1)mit Getriebe
Spindeldrehzahlen:
1,8 / 2,9 kW
70 - 4000 min-1
1,8 / 2,9 kW
70-1200 min-1
Motor:
(1500/3000 min-1)
Spindeldrehzahlen:
3,6 / 4,3 kW
60-1530 min-1 oder
50-1280 min-1
Alzmetall AB 34 Halbständerbohrmaschine mit Vorschub
Alzmetall AB 40 Halbständerbohrmaschine mit Vorschub
Alzmetall AB 50 Halbständerbohrmaschine mit Vorschub
Halbständerbohrmaschinen AB 34 HSTAB 40 HSTAB 50 HST
Bohrleistung (St60)34 mm40 mm50 mm
Bohrleistung (GG20)40 mm46 mm60 mm
Bohrvermögen (St60)40 mm50 mm60 mm
Gewindeschneiden (St60)1)M 24M 30M 42
Gewindeschneiden Guss1)M 30M 36M 60
KurzspindelMK 4 / MT 4MK 4 / MT 4MK 4 / MT 4
Spindelhub160 mm160 mm200 mm
Ausladung330 mm330 mm330 mm
Säulendurchmesser290 mm290 mm280 mm
Vorschübe (mm/U)0,1-0,2-0,3-0,40,1-0,2-0,3-0,40,15-0,2-0,3-0,36
Motorauswahl
  AB 34 HSTAB 40 HSTAB 50 HST
Motor: (n=750/1500 min-1)
Spindeldrehzahlen:
1,4 kW
100-1800 min-1
1,8 / 2,9 kW
100-1600 min-1 oder
200-3200min-1
Motor:
(500/1500 min-1)
Spindeldrehzahlen:
0,6 / 1,8 kW
70 - 1800 min-1
1,8 / 2,9 kW
70-1200 min-1
Motor:
(750/1500 min-1)mit Getriebe
Spindeldrehzahlen:
1,8 / 2,9 kW
70 - 4000 min-1
1,8 / 2,9 kW
70-1200 min-1
Motor:
(1500/3000 min-1)
Spindeldrehzahlen:
3,6 / 4,3 kW
60-1530 min-1 oder
50-1280 min-1

AB – Säulenbohrmaschinen

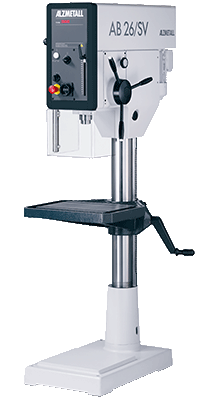

Alzmetall AB 26/SV Säulenbohrmaschine mit Vorschub

AB 26/SV

  • Bohrleistung (St60): 26mm
  • Bohrleistung (GG20): 30 mm
  • Bohrvermögen (St60): 30 mm
  • Kurzspindel: MK 3
  • Ausladung: 293
  • Spindelhub: 160 mm
  • Vorschub: 0,1-0,2-0,3-0,4
  • Motor bis zu:
    1,0 / 1,6 kW (n=750/1500-1)
    (Spindeldrehzahl: 120 – 2200)

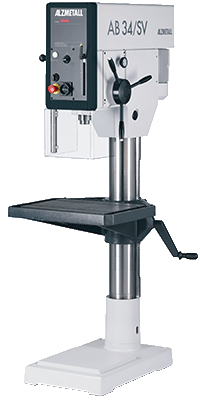

Alzmetall AB 34/SV Säulenbohrmaschine mit Vorschub

AB 34/SV

  • Bohrleistung (St60): 34mm
  • Bohrleistung (GG20): 40 mm
  • Bohrvermögen (St60): 40 mm
  • Kurzspindel: MK 4
  • Ausladung: 300
  • Spindelhub: 160 mm
  • Vorschub: 0,1-0,2-0,3-0,4
  • Motor bis zu:
    1,4 / 2,2 kW (n=750/1500-1)
    (Spindeldrehzahl: 100 – 1800)

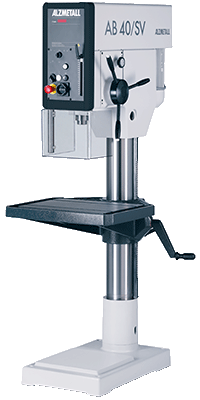

Alzmetall AB 40/SV Säulenbohrmaschine mit Vorschub

AB 40/SV

  • Bohrleistung (St60): 40mm
  • Bohrleistung (GG20): 46 mm
  • Bohrvermögen (St60): 50 mm
  • Kurzspindel: MK 4
  • Ausladung: 300
  • Spindelhub: 160 mm
  • Vorschub: 0,1-0,2-0,3-0,4
  • Motor:
    1,8 / 2,9 kW (n=750/1500-1)
    in 3 Varianten erhältlich.

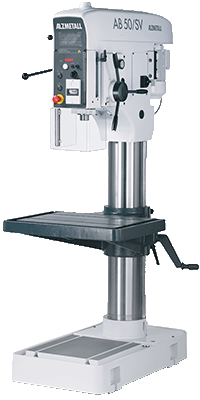

Alzmetall AB 50/SV Säulenbohrmaschine mit Vorschub

AB 50/SV

  • Bohrleistung (St60): 50mm
  • Bohrleistung (GG20): 60 mm
  • Bohrvermögen (St60): 60 mm
  • Kurzspindel: MK 4
  • Ausladung: 350
  • Spindelhub: 200 mm
  • Vorschub: 0,15-0,2-0,3-0,36
  • Motor:
    3,6 / 4,3 kW (n=1500/3000-1)
    in 2 Varianten erhältlich

AB – Halbständerbohrmaschinen

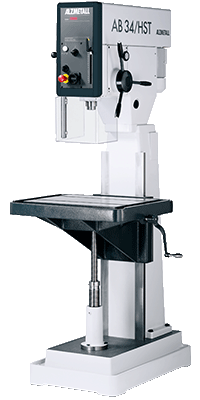

Alzmetall AB 34/HST Halbständerbohrmaschine mit Vorschub

AB 34/HST

  • Bohrleistung (St60): 34mm
  • Bohrleistung (GG20): 40 mm
  • Bohrvermögen (St60): 40 mm
  • Kurzspindel: MK 4
  • Ausladung: 330
  • Spindelhub: 160 mm
  • Vorschub: 0,1-0,2-0,3-0,4
  • Motor bis zu:
    1,4 / 2,2 kW (n=750/1500-1)
    (Spindeldrehzahl: 100 – 1800)

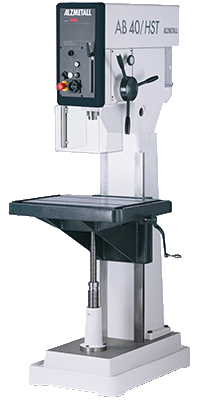

Alzmetall AB 40/HST Halbständerbohrmaschine mit Vorschub

AB 40/HST

  • Bohrleistung (St60): 40mm
  • Bohrleistung (GG20): 46 mm
  • Bohrvermögen (St60): 50 mm
  • Kurzspindel: MK 4
  • Ausladung: 330
  • Spindelhub: 160 mm
  • Vorschub: 0,1-0,2-0,3-0,4
  • Motor:
    1,8 / 2,9 kW (n=750/1500-1)
    in 3 Varianten erhältlich.
Alzmetall AB 50/HST Halbständerbohrmaschine mit Vorschub

AB 50/HST

  • Bohrleistung (St60): 50mm
  • Bohrleistung (GG20): 60 mm
  • Bohrvermögen (St60): 60 mm
  • Kurzspindel: MK 4
  • Ausladung: 330
  • Spindelhub: 200 mm
  • Vorschub: 0,15-0,2-0,3-0,36
  • Motor mit Getriebe:
    3,6 / 4,3 kW (n=1500/3000-1)
    in 2 Varianten erhältlich
